現在使用しているNAS(Network Attached Strage)が、一杯になったので入れ替えました。

我が家では、家族写真や、各自が使っているPCのバックアップをネットワーク上にあるストレージ(NAS)に保存しています。

このNAS(バッファロー LSL500GL)は、2008年11月に始動させてからほぼノンストップで2011年11月までの3年間トラブルもなく動き続けています。

しかし、当時は十分と思っていた500MBの容量も、もう限界に近づいてきたため新しくしました。

バックアップに関しては、今まで写真データなど新しくデータを追加したときに行っていたので、突然のトラブルにも対処できるように考えていました。

しかし、どうせ新しくするなら少しでも信頼性の高いものをと、RAIDを組める物にしました。

また、転送速度にもこだわってみました。

現在まで使用していたバッファローのLSL500GLは、転送速度が28MB/sとなっているため、それよりもできるだけ速い物を探しました。

そこでチョイスしたのが、バッファローのLS-WV4.0TL/R1です。

2TBのHDDが2台入っていて、RAID0で使えば4TB、RAID1で使えば2TBの容量で使用できます。

転送速度も、スペック上は72MB/Sとなっています。

初期設定はRAID0なのですが、もちろんRAID1に変更して使用します。

さて、RAID0からRAID1に変更すると、数時間はRAID構築中となって、使用はできますが転送速度が遅くなるようです。

RAID構築も完了して古いNASから新しいNASへデータをコピーした後、速度を計測していなかったことに気がつきました。

RAID0の計測はできなくても、RAID1の計測をしてみました。

当然、旧NASとの比較です。

データは、約85MBのバイナリデータを使用しました。

測定方法は、コピー開始してから終了するまでをストップウオッチで行うという前近代的な方法を用いました。

ベンチマークソフト(HDDBENCH)を利用する方法も試しましたが、実際の体感速度と転送速度を計測できる方法にしました。

結果は・・・

-----------------------------------------
新・旧　読み込み　　書き込み
旧　　　7.5MB/s　　　5.5MB/s
新　　　2.8MB/s　　　7.5MB/s
(85MB/秒で計算)
-----------------------------------------

あれ、読み込み関しては古いNASの方が速い・・・

体感も計測結果の通りでした。

イーサネットフレームサイズも、1518、4102、7422、9694と全て試してみましたが、ほぼ変化はありませんでした。

タスクマネージャーでネットワーク使用率を見ても連続100%とはならないし、CPU使用率も余裕なんですけど、何がどうしてこのような結果になったのでしょうか。

PCは、ふるーいVAIOノートでPen4 2.8MHz、メモリ1GB、ネットワークカード100M。

途中の機器は、NTTの光モデム(ルーター)とスイッチングハブ(1G)、LANケーブルはカテゴリー6です。

何処かにボトルネックネックがあったにせよ、新NASの方が読み込みが遅いのは何か変ですね。

原因は良く分からないままですが、そのうちもう少しスペックの高いPCを使用して再度探ってみようと思います。

左　：　バッファロー　LSL500GL
中　：　バッファロー　LS-WV4.0TL/R1
右　：　コレガ　1GBスイッチングHUB







閑話休題(それはさておき)


さて、皆さんは気がついたでしょうか。

上記文章中では、2種類の「MB」という単位が混同して使われています。

MByteとMbit、これは実は8倍も違うのです。

そして、NASのカタログやネットなどにも転送速度の「MB」がMByteなのかMBitなのか一切書かれていないのです。

私の実測した転送速度は「MByte」、NASのカタログの表記は「MBit」と思われます。

LANの速度100MBit = 12.5MByte(理論値)なのです。つまり、70MB/s = 8.75MByte(理論値)になります。

ということは、7.5MByteは決して遅くはないと言えます。

NAS(Network Attached Stage)のスペックで、転送速度が「○×MB/s」と表記されていますが、これはMBit/secと思われます。

スペックの数値に、単位が「M Byte」なのか「MBit」なのか書かれていないのは問題だと思いませんか。

VAIO(PCG-GRT99/P)でTV番組の録画をしているのですが、昨日休止状態からうまく復帰できずにフリーズしていました。

強制的に電源を切り、起動すると完全に立ち上がる前にブルースクリーンが一瞬でてフリーズしてしまいました。

再度起動し直すと、今度はBIOSの起動もしなくなってしまいました。

これは、以前メモリがダメになったときと同様の症状なので、まずは古い方のメモリを外してみました。

案の定、問題なく立ち上がりました。

結論としては、メモリを交換するしかないのでメモリ形式を調べました。

指定されているのはPC2100(DRR266)なのですが、某メーカーのHPで使えるメモリを確認すると、PC2700(DRR333)も使えるようでした。

アマゾンで価格を調べると、PC2100よりPC2700の方が安く、512Mで1,880円でした。前回が、3,800円だったので半額です。

早速、ポチッとしました。


今年に入ってから、随分色々なものが壊れました。

5月にGSX-R1100が走らなくなり、夏にもGSX-R1100が走らなくなり、そしてここ1週間ぐらいの間で、デジカメで動画撮影が失敗するようになり、プリンタはシアンが出なくなり、車のキーが割れ、そしてVAIOのメモリと立て続けに壊れています。

さて、いったい次は何が壊れるのだろうか・・・

SonyのDSC-TX7で動画が止まってしまう件で修理に出していましたが、本日連絡がありました。

「SONYのSDカードで確認した結果、症状が確認できませんでした。」

修理に出したTX7には、止まってしまった動画が記録してあるSDカードを付けてあったのに、それについては全く無視されカチンときました。

しかし、冷静に考えると、Sonyの回答は正しいのかも知れません。



というのは・・・・



私が、使用していたのはTDKの台湾製「T-SDHC16G-A」で、安かったのですがTDKブランドだったため、信頼して購入したものです。

もしかしてとアマゾンのレビューを見ると、微妙な評価がありました。

今までPCのメモリも、MemoryStickも、(micro)SDメモリも、Made in Japanにこだわったり、評判が良く信頼できるものを購入してきたはずなのに、今回はそれをしなかったためと反省しています。

決して、TDKブランドや、海外製品が粗悪と言うわけではありませんが、SDメモリは、悪い話しの聞かないToshiba製や、Panasonic製、Sony製などのメモリの方が気持ちとして安心できるように思います。

もし、メモリがSony製だったら、ヒグマの動画もばっちり記録できていたのかも知れません。

皆さんも、メモリだけは決してケチらないで信頼できるもの使いましょうね。


「後悔先に立たず」ですぞ。

「ファイナルデータ２００７」を使った、復旧可能なファイルのサルベージがやっと終了しました。

もっと時間を掛けると回復できるファイルも増えるのでしょうが、80%程度回復できたため終了することにしました。

結局、テストを含め、手をかけ始めてから約2週間かかりました。

今回、ハードディスクが読めなくなるという事故に遭ってから、ハードディスクに関して色々調べた所、以下のホームページで興味深いことが色々書かれており、非常に参考になりました。


ハードディスク大量搭載実験研究サイト　ハードディスク番長


ハードディスクは、できるだけ回さない方が良いと思い、アクセスがなければ電源を切る設定にして使用していました。

しかし、このホームページを見る限りどうやら間違いのようで、寿命を延ばすためには、高過ぎない一定の温度で、できるだけ回し続けることが秘訣のようです。
(確かにサーバーってそうだよな)

実は、事故の後すぐアマゾンで注文してあったバードディスク(1.5Tで13,900円)が明日あたり届きそうなので、今週末はファイルの整理をしたいと思っています。

使った時間を考えると、ハードディスクが「ぁゃιぃ」動きをした時点で早く新しいものに交換しておけば良かったと悔やんでも遅いのですが、良い経験を再びすることができました。
(２度目って、全然学習して無いじゃん！)

会社のＰＣに接続していた外付けハードディスクが、突然読めなくなりました。

実は、このハードディスクは、以前「＄Ｉ３０」エラーが出たのですが、「CHKDSK」で修復できたので、その後再度エラーも出ず問題なく使用していたのです。

ところが、書き込み中に、突然「ディレクトリが壊れています。」というようなエラーが出て、それっきりアクセスできなくなってしまったのです。

やはり、「＄Ｉ３０」が今回のエラーの前兆だったのかも知れません









データのバックアップは、取ってあったものと、取ってないものがありました。
取ってたものも最新ではなかったりしていたので、復活できるデータはできるだけ
取り出すことにしました。

まずケースからドライブを取り出して、以前ＶＡＩＯのハードディスクを交換した時に活躍した「これｄｏ台」に接続しました。

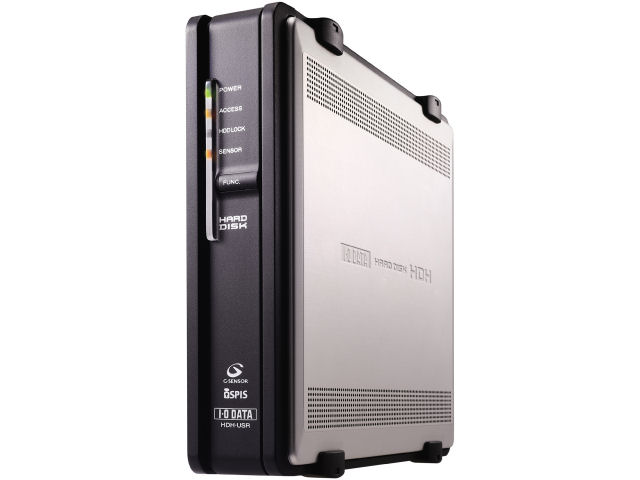

というのは、ケースがIO-DATAの３Ｇセンサーを搭載したもので(ＨＤＨ−Ｕ４００ＳＲ)、傾きや揺れを感じるとヘッドを待避してデータを守るという機能が有るのですが、このセンサーが非常に敏感で、すぐアクセスできなくなってしまうためです。











そして、以前データ復活の必要があったときに使用した、「ファイナルデータ２００７」を用いて復活を始めました。









ファイナルデータを立ち上げ、自動でファイル復活できるメニューから作業を進めても全くだめで、結局手作業で復活行うことにしました。

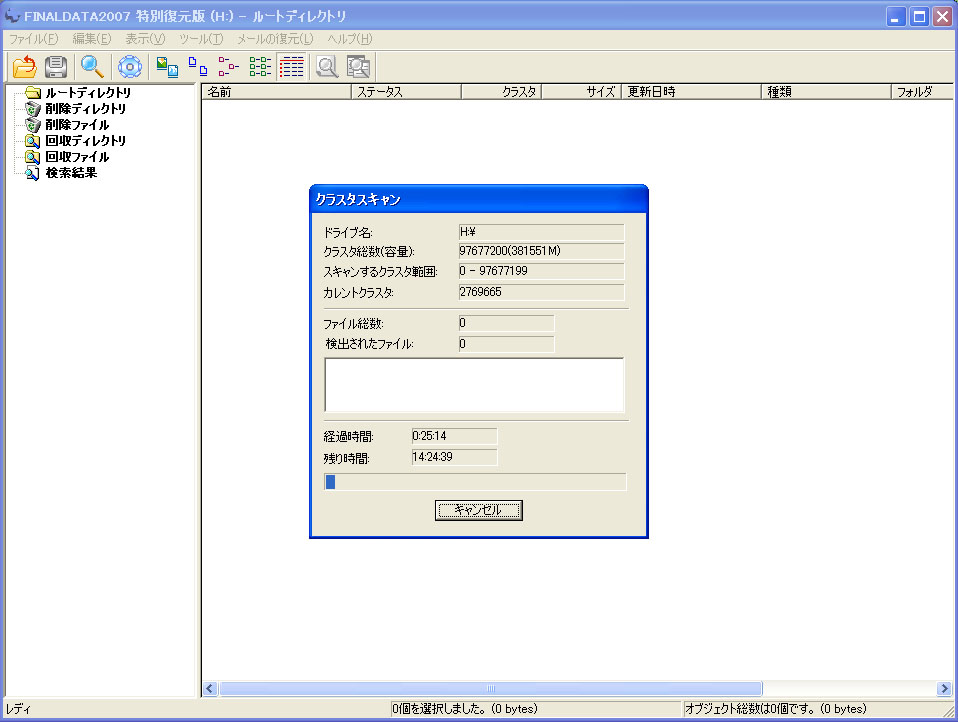

作業開始後、解析にかかる時間が１５時間とでていたのですが、解析が進むにつれどんどん残り時間が増えて行き、２５０時間などと出始めたので、途中で解析を中止し、その段階で解析できたデータを復活することにしました。

復活しているファイルは、ＬＡＮ上のネットワークドライブに取り出していますが、これも非常に時間が掛かっています。

現在、ファイルの復活作業を始めて３日ほど経っていますが、まだまだ掛かりそうです。

ベタな教訓ですが、これしかありませんね。


「バックアップはしっかりと取りましょう！」

「これｄｏ台」を利用した「VAIO GRT99/P」のHDD交換がうまく行ったことに味をしめ、子供が使っている「VAIO W102」のHDD交換とメモリ交換を行いました。

このVAIOは子供のために2002年に買ったものです。
当時はメモリが高価だったため、256MBを追加して標準256+256=512MB、HDDは標準の60GBのままで使用していました。

この頃HDDの空きが限界になってきたので、HDD交換とメモリの増設を行うことにしました。HDDは余っていた250GB(7200rpm)、メモリは512MB×2=1GB入れることにしました。

メモリを調達しにヤ○ダ電機へ行くと、PC2100はなかったのですが、PC3200のPC512MBが約4000円でした。思ったより随分高かったので買うのをやめてネットで購入することにしました。

ア○ゾンでもPC2100はなくPC3200の白箱(業務用)を512MB×2を約4000円で注文しました。

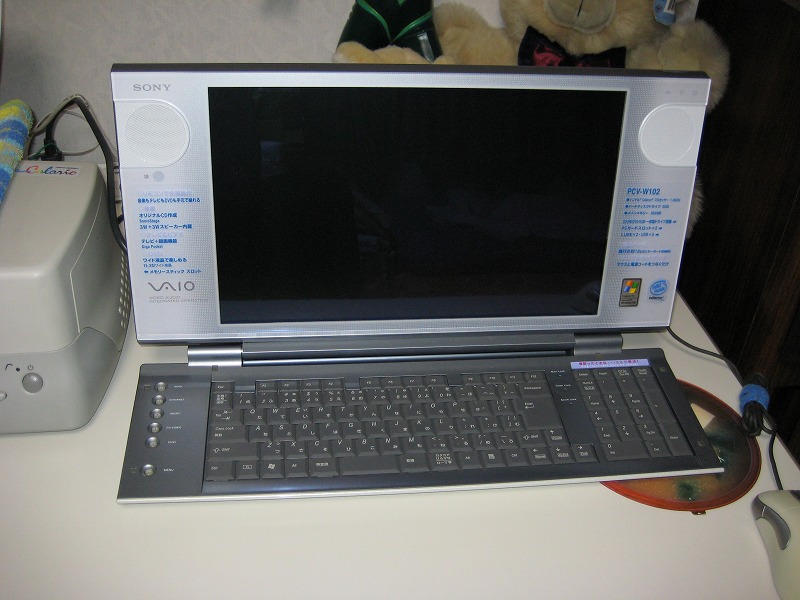

VAIO W102

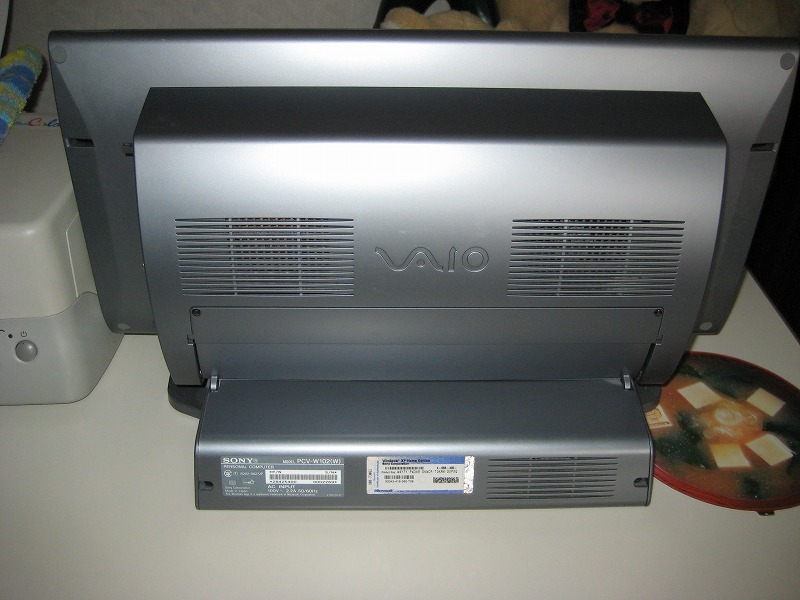

背面です。
ねじを4カ所外し、
カバーを外します。

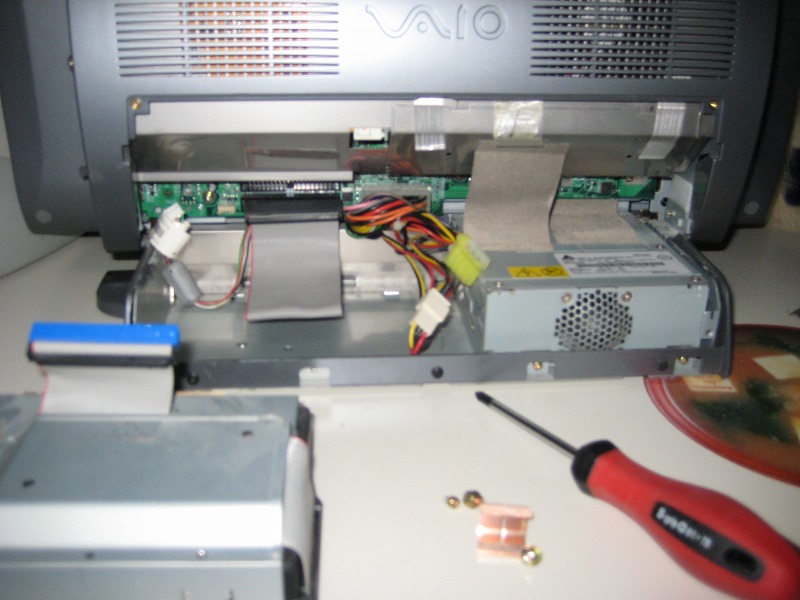

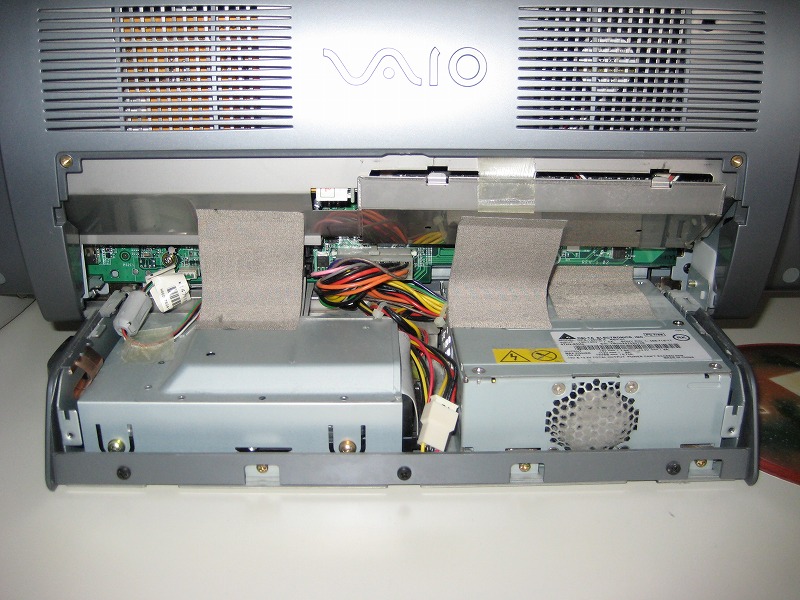

カバーを開けたところ。
右側が電源、左側がHDDです。

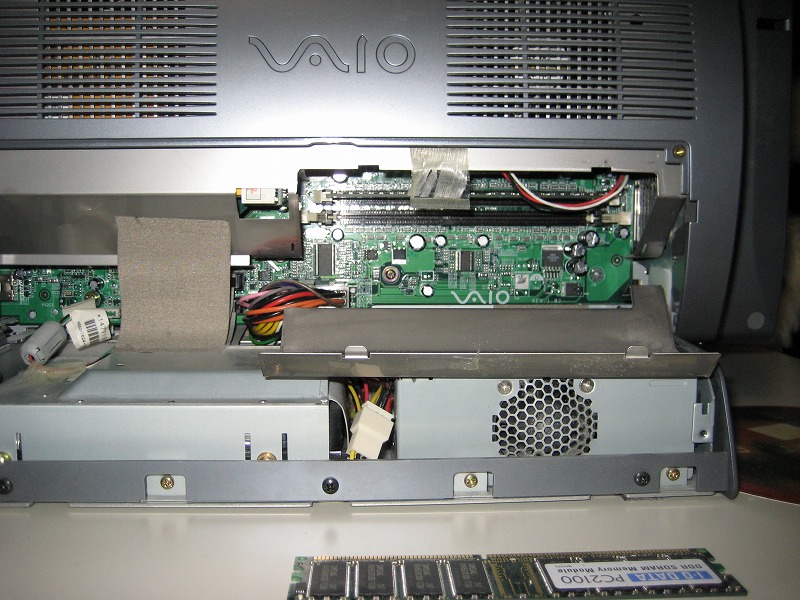

メモリは、電源の上側にあります。





増設したメモリを外したところ。







白箱と最初に増設した
256MBメモリ。

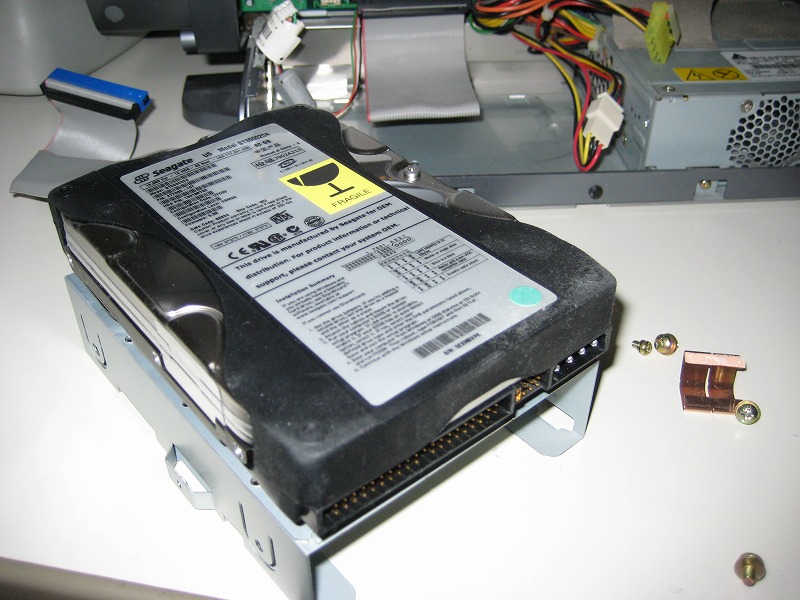

HDDを外したところ。
左手前がHDDがセットされているケース。






入っていたHDDはseagate製で、
ゴムのカバーに包まれていました。
W102用専用なのかなぁ。





余っていた250GB(左)と並べてみました。

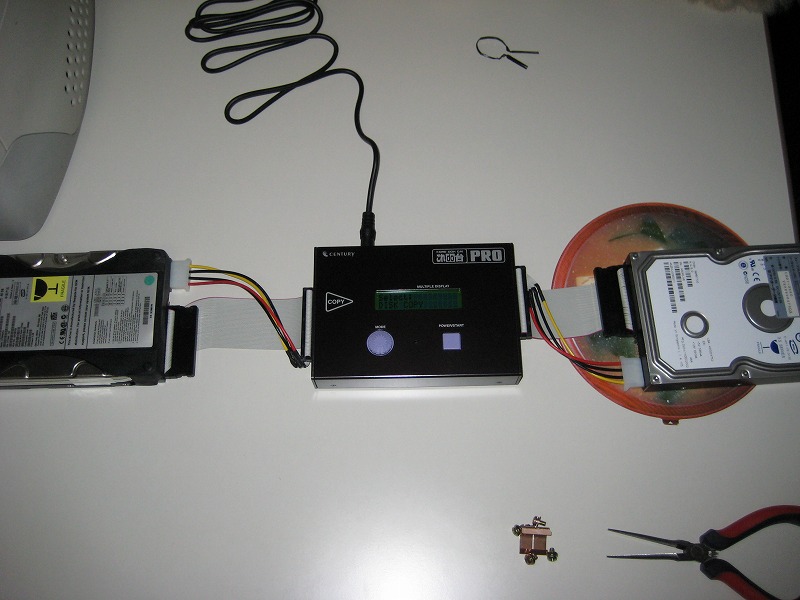

秘密兵器の「これｄｏ台」で
DISK COPY中。






HDDはリカバリして、新たにソフトを入れ直すのが面倒だったため、「これｄｏ台」を使い約40分ほどでコピー完了。

メモリと250GBのHDDを入れて組み立て、そして電源ON。

念のため、ディスクのエラーチェックを行うと、エラーチェックができません。
どうやら、Ｃ：ドライブにエラーがあるようです。たぶん、もとのHDDがエラー持ちだったのでしょう。

そこで、コマンドプロンプト画面にして「>chkdsk c:/f」と打ち込むとchkdskがスケジュールされ、再起動時にディスクチェックが行われました。
結果、やはりエラーがありましたが、「/f」オプションを付けていたので自動修復され、chkdskの完了です。

その後、前回同様パーティションマジックで約120GB×2にパーティションを切り直して完了しました。

W102はCPUがCeleron1.6GHzなのですが、さすがにメモリの増設とHDDが早くなったことで、随分サクサク動くようになりました。

Pen4の2.8GHz程度までは載せられるようなので、次回はCPU交換に挑戦してみようと思います。

このW102も、随分古いPCですが、ネットで調べ物をして、WORDやEXCEL、TV録画(地デジ移行まで)する分には、まだまだ十分使えそうです。

かれこれ5年ほど酷使しているVAIOのHDDを、やっと交換することが出来ました。

VAIO GRT99/Pはもともと80GBのHDDが搭載されています。
特にトラブルもなく使えていたのですが、VAIOでTV番組を録画しているので、内蔵80GBでは、さすがに容量不足を感じるようになっていました。
また、5年使い続けたHDDなので、そろそろトラブルの心配もありました。

そこで、今年の正月休みにHDDを大容量の交換しようと120GBのHDDを購入し、付属のデータお引っ越しソフト(HD革命 BackUp 6)でOSごとデータのお引っ越しを試みたのですが、何度やっても新しいHDDから起動できないのです。

マニュアルを見ながら、繰り返すこと5回以上。
こればっかりのお正月休みになってしまったのですが、それでも上手く行かずあきらめていました。

ところが、PCを介さずHDDからHDDへ、まるまるコピーしてくれる機器が有ることを知りました。

それは、「CENTURY」から発売されている「これdo台」というものです。

これdo台PRO
KD25/35PRO
26,800円




ただ、安いものではなかったため、HDDコピーのためだけに買うのも・・・とためらっていたところ、たまたま知人が持っており実験のために借りることが出来ました。

さっそく、VAIOからHDDを取り出し、新しいHDDとともに「これdo台」につなぎ、「DISK COPY」モードでコピースタート。

ところが、読み込みエラーで止まってしまいました。
何度やっても、同じエラーでだめでした。

しかし、エラースキップ出来ると箱に書いてあることに気づき、設定を調べると、エラースキップOFFになっているではありませんか。

エラースキップをONにして再度挑戦すると、無事コピーが終了しました。

早速、新しいHDDをVAIOにセットし、起動すると「新しいハードウェアが見つかりました」というメッセージが出て再起動し、問題なく使用できるようになりました。

ただ、ハード的にDISK COPYされただけのようで、パーティションはC:約30G、D:約45Gと80GBの古いHDDのままでした。
そこで、パーティションマジックを使用して、パーティションを広げて完了しました。

ここまで、約半日です。

私はPCに疎い訳ではないのですが、お正月休みに、HDDに付属するソフトを用いて、マニュアルの通りやって、あれだけ苦労して出来なかったことがたった半日でできたのです。

「これdo台」様々でございます。

これで、愛機VAIO君も地デジに変わるまであと2年ぐらいは活躍できそうです。

VAIOが再び起動しなくなりました。

今回は、前回のことがあるため、迷わずメモリを調べました。

メモリはPC2100(DRR266)の512メガが2枚刺さっていますので、とりあえず片方ずつ外して電源を入れてみました。

すると、標準で入っていたメモリには問題が無かったのですが、増設したBUFFAROのメモリがだめになっていました。

保証期間が長かったという記憶があったので、保証書等を探したけど見つかりません。

今更新たにメモリを買うのもなんだかなぁーと、1ギガから512メガに減らして我慢しようかと思いました。しかし、やはりHDDのアクセスが非常に多くなり、このかったるさを我慢することはできない！と新たに買うことにしました。


さて、メモリの値段を調べた所、アマゾンでは約３８００円でした。

しかし、近所の某家電店では５６００円！

でも、早く欲しかったので買ってしまいました。

結局、送料は無料なので、ポイント10%を差し引いても１２４０円の差がありました。


最近、増設メモリやUSBメモリの保証期間が長くなってきています。
いくら保証期間が長間なっても、それらがないと保証が受けられません。

みなさん、もしものために、保証書やレシートなどはしっかり保管しましょうね。

帰宅してから今まで、あの手この手で原因を探りました。

まず最初に、ノートＰＣでよくあるトラブルの確認です。

■HDDを外して他のPCに外付けでチェック
　　＞問題なくアクセスできる

■バッテリーを外してしばらく放置
　　＞立ち上がらず


次に、自作機のトラブルをチェックする場合の鉄則ですがやってみました。

■その１　　ケーブル類を疑え
　　＞ノートＰＣのため、外付け機器は全て外したが変化なし

■その２　　メモリを疑え
　　＞相性に問題無はないはずだが、メモリを外して何度か抜き差し
